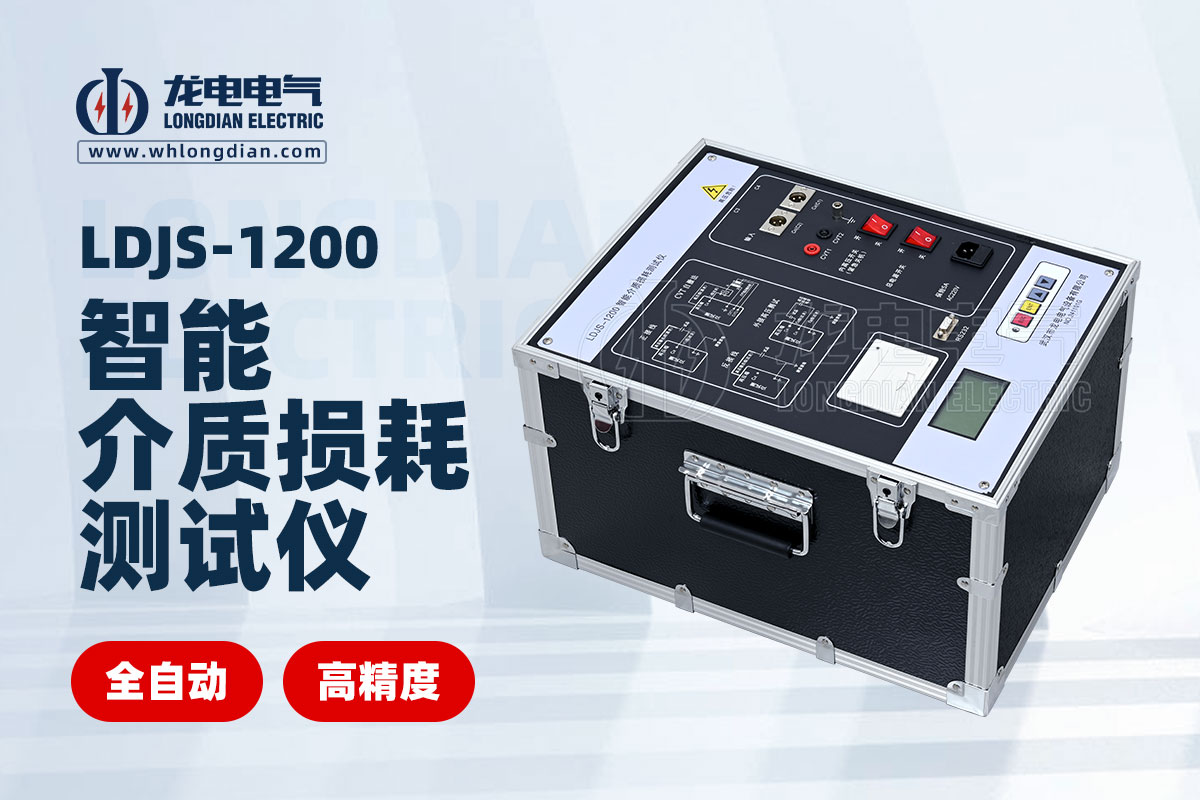

介質損耗測試儀工作原理

什么是介質損耗？

在交流電場作用下，絕緣材料會產生能量損耗，這種能量損耗主要表現為熱量。這種現象稱為介質損耗。介質損耗的大小用介質損耗角正切值（tanδ）來表示。tanδ值越小，說明絕緣材料的質量越好，損耗越小。

介質損耗測試儀的工作原理

介質損耗測試儀通過測量絕緣材料在交流電場下的電流和電壓，計算出介質損耗角正切值。其工作原理主要基于以下幾點：

• 電橋法：

• 將被測絕緣材料與一個已知參數的標準電容器組成一個電橋。

• 通過調節電橋的平衡，使得流過被測絕緣材料的電流與標準電容器的電流相等。

• 根據電橋的平衡條件，計算出被測絕緣材料的電容和tanδ值。

• 時域反射法：

• 向被測絕緣材料發送一個電脈沖，測量脈沖在絕緣材料中傳播并反射回來的時間和幅值。

• 根據反射波形，計算出絕緣材料的特性阻抗和傳播常數，進而計算出tanδ值。

介質損耗測試儀的測量參數

介質損耗測試儀主要測量以下參數：

• 介質損耗角正切值（tanδ）： 反映絕緣材料的損耗程度。

• 電容量（C）： 表示絕緣材料的儲能能力。

• 耐壓值： 表示絕緣材料能夠承受的最大電壓。

介質損耗測試儀的應用

介質損耗測試儀廣泛應用于電力系統、電子工業、航空航天等領域，主要用于：

• 電力設備： 測量變壓器油、電纜、絕緣子等設備的絕緣性能，判斷設備的健康狀況。

• 電子元件： 測量電容器、電阻器等電子元件的損耗，保證電子產品的可靠性。

• 材料研究： 研究新型絕緣材料的性能，為材料的開發提供依據。

介質損耗測試儀的分類

根據測量頻率的不同，介質損耗測試儀可以分為：

• 工頻介質損耗測試儀： 主要用于測量工頻下的介質損耗。

• 高頻介質損耗測試儀： 主要用于測量高頻下的介質損耗。

影響介質損耗的因素

介質損耗的大小受到多種因素的影響，如：

• 溫度： 溫度升高，介質損耗一般增大。

• 頻率： 頻率升高，介質損耗一般增大。

• 濕度： 濕度增大，介質損耗一般增大。

• 電場強度： 電場強度增大，介質損耗一般增大。

• 材料的極性： 極性分子材料的介質損耗一般大于非極性分子材料。
