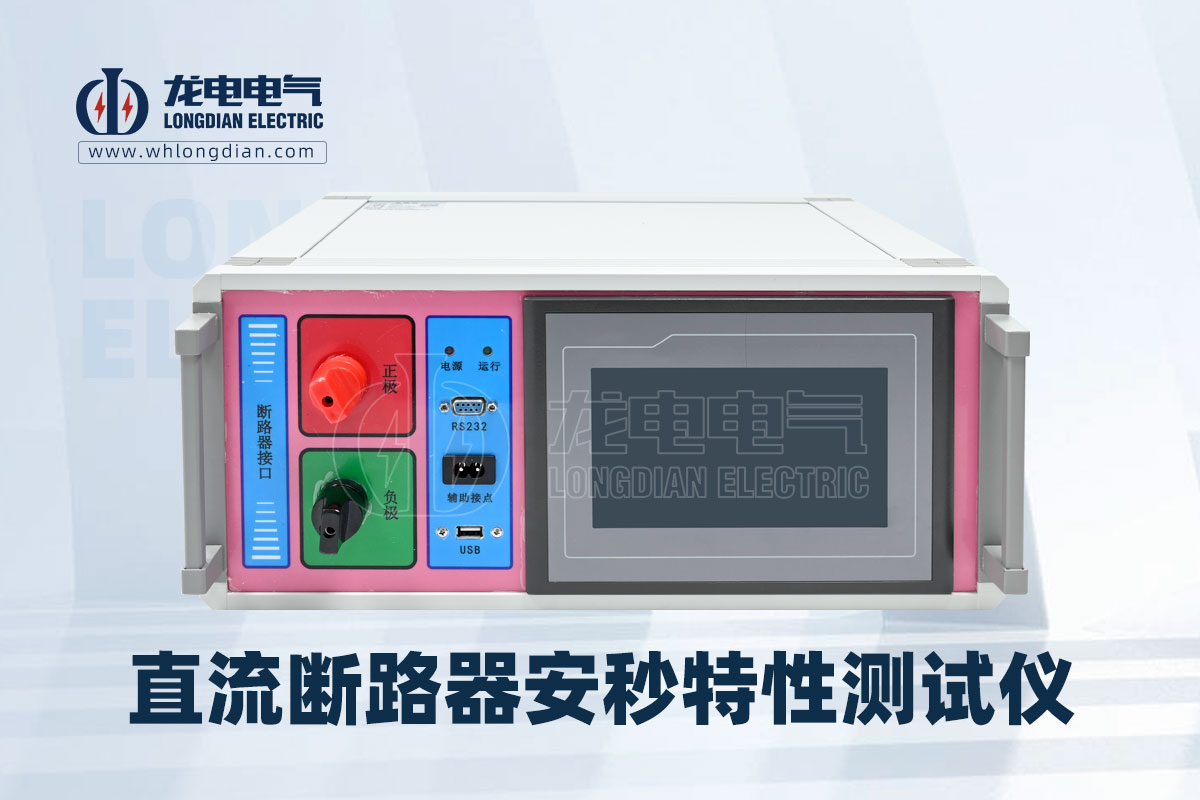

直流斷路器安秒特性測試儀工作原理詳解

直流斷路器安秒特性測試儀是一種專門用于測試直流斷路器在不同故障電流下動作時間的儀器。它的工作原理是通過模擬各種故障電流，對斷路器施加不同的電流刺激，然后精確測量斷路器從接收到電流信號到動作斷開的時間，從而得到斷路器的動作特性曲線，即安秒特性曲線。簡單來說，就是斷路器在故障發生時，需要多長時間才能動作斷開電路。這個時間長短與故障電流的大小密切相關，通常情況下，故障電流越大，斷路器動作的時間越短。

直流斷路器安秒特性測試儀的工作原理主要包括以下幾個步驟：

◆ 模擬故障電流： 測試儀內部有一個能夠產生大電流的電源，可以模擬各種不同大小的故障電流，從小的過載電流到大的短路電流。

◆ 施加電流： 將模擬的故障電流通過測試線加到被測斷路器上。

◆ 時間測量： 當斷路器接收到電流信號后，測試儀會立即開始計時。

◆ 動作檢測： 當斷路器動作斷開時，測試儀會停止計時，并記錄下從電流施加到斷路器動作所用的時間。

◆ 數據處理： 測試儀將測得的電流值和動作時間數據進行處理，繪制成安秒特性曲線。

安秒特性曲線是反映斷路器動作性能的重要指標。它以電流為橫坐標，動作時間為縱坐標繪制而成。通過分析安秒特性曲線，可以判斷斷路器的動作靈敏度、選擇性以及是否符合設計要求。

◆ 動作靈敏度： 指斷路器在故障發生時，能否迅速動作。

◆ 選擇性： 指斷路器在發生故障時，能否只切斷故障線路，而不影響其他正常運行的線路。

直流斷路器安秒特性測試儀廣泛應用于電力系統中，主要用于： 斷路器出廠前的型式試驗，斷路器在役期間的定期試驗，斷路器更換或檢修后的性能驗證

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商，專注于直流斷路器安秒特性測試儀等電力試驗設備的研發與生產。深耕電力行業多年，公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾，贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持，確保您的設備始終處于最佳狀態。選擇龍電電氣，選擇專業與信賴！
