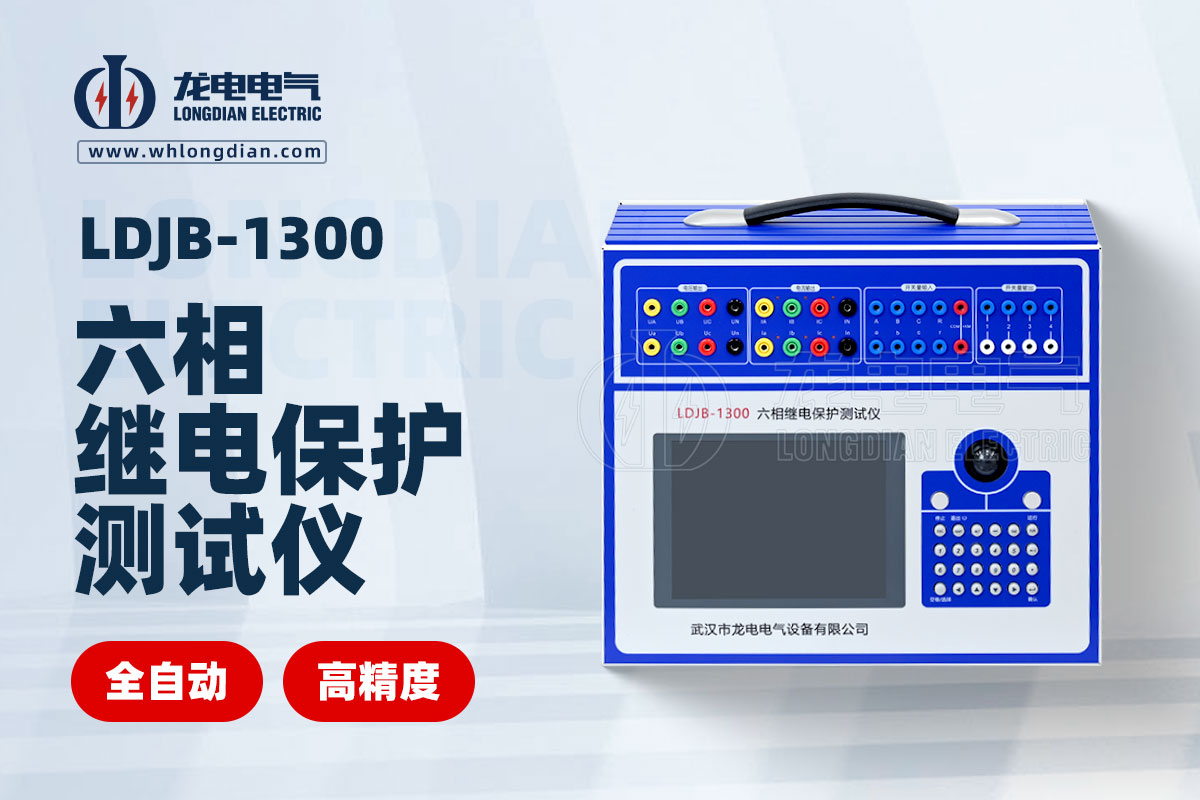

繼電保護測試儀到底能干啥？電力人的“萬能工具箱”揭秘！

在電網這座龐大的交響樂團里，繼電保護裝置是反應最快的“首席樂手”，而繼電保護測試儀，就是我們電力人手中那把能調校、能考驗、能讓整個樂團完美演出的——萬能魔法棒！別小看這個方頭方腦的箱子，今天就來掀開它的“百寶箱”蓋，看看它到底藏著多少神奇本事！

核心招式一：七十二變模擬術——“故障影帝”誕生記

• 想捏多大電流/電壓，就捏多大！
  測試儀就是個“能源橡皮泥”：輕松輸出精確可控的交流/直流電流、電壓。小到幾毫安，大到上百安；低至幾伏，高至數百伏——電網里該有的“情緒波動”，它都能精準復刻！

• 角度、頻率？隨意調！
  電流電壓之間的相位角、輸出的頻率（50Hz/60Hz甚至諧波頻率），統統拿捏。模擬不同性質的故障？小菜一碟！

• 諧波、直流分量？安排！
  想考驗保護裝置抗干擾能力？疊加2次、3次、5次諧波？加入衰減直流分量？測試儀：“沒問題，導演您說加多少？”

核心招式二：保護裝置“終極考官”——是騾子是馬拉出來遛遛！

• “定值門檻”挑戰賽：
  用過流、過壓、欠壓、低頻、差動等“考題”，精確驗證保護裝置的動作值、返回值。裝置到底在哪個“臨界點”會跳閘？測試儀說了算！

• “反應速度”極限測試：
  突然甩出一個故障量！掐表計時?，看看裝置從“發現敵情”到“下令跳閘”（動作時間），再到“解除警報”（返回時間）到底有多快？慢一秒都不行！

• “邏輯智商”大考驗：

• 距離保護：模擬線路近端、遠端、帶過渡電阻故障，看它“距離感”準不準？會不會誤判“地盤”？

• 差動保護：同時模擬裝置兩側電流，制造“區內真故障”和“區外穿越性故障”，看它能不能“明辨忠奸”，只跳該跳的？

• 方向保護：改變電流電壓角度，看它認不認得清“故障方向”？

• 重合閘：跳閘后，看它會不會在設定時間后“勇敢再合”？遇到“閉鎖信號”（比如手跳、氣壓低）會不會乖乖聽話？

核心招式三：整組傳動“總導演”——開一場逼真的故障“劇本殺”！

• 從“劇本”到“演出”：
  在測試儀上編寫一個完整的“故障劇本”（比如：某線路發生A相接地短路，持續XX毫秒）。

• “一條龍”驗收：
  點擊開始！看保護裝置能不能精準“入戲”：

1. 啟動：正確識別故障！

2. 判斷：按邏輯發出跳閘指令！

3. 執行：斷路器“砰”地跳開！

4. 報告：后臺信號、面板指示燈、事件記錄準確無誤！
    終極目標： 驗證整個保護回路（裝置 → 二次線 → 斷路器操作機構）像瑞士手表一樣精準聯動！

核心招式四：隱秘角落“偵察兵”——揪出那些看不見的bug！

• CT/VT二次回路“體檢”：

• 通斷檢查： 回路有沒有斷線？測試儀一加電流/電壓就知道！

• 極性校驗： CT接反了？保護會誤動！測試儀精準加量，用相位表一測便知對錯！

• 負擔（負載）測試： CT二次帶的“包袱”（儀表、保護裝置）是不是太重了？測試儀可測出實際負載，確保CT不“過勞”！

• 寄生回路探測： 那些偷偷摸摸并聯的、不該存在的回路，測試儀也能幫忙揪出來！

• 時間繼電器/中間繼電器“掐表”：
  專門測試這些“慢半拍”或“傳令兵”的動作時間、返回時間準不準？?

擴展技能包：比你想象的更全能！

• 同期裝置“紅娘”：
  模擬待并兩側（發電機與系統、兩條線路）的電壓、頻率、相位差，考驗同期裝置能不能在“情投意合”（壓差、頻差、角差合格）時發出合閘命令！

• 故障錄波器“試鏡”：
  給它輸入標準或自定義的故障波形，看錄波器“拍”下來的畫面清不清晰、數據準不準確？

• 簡單儀表“臨時工”：
  需要快速測個電流電壓值、相位角？測試儀也能頂一頂?。ó斎痪瓤赡懿蝗鐚Ｓ帽碛嫞?/p>

• 教學培訓“好幫手”：
  新員工學習保護原理？沒有比測試儀實時“演示”故障波形和裝置動作更直觀的了！

為什么說它是“萬能工具箱”？

1. 一機多能： 從基礎量測到復雜邏輯驗證，從單個元件測試到整套系統聯動，幾乎覆蓋繼保日常所有需求。

2. 精準可控： 輸出的電氣量精度高、穩定性好，是驗證保護裝置性能的“金標準”。

3. 安全高效： 在不停電、不觸發真實故障的情況下，安全地“排練”各種事故場景，極大提高工作效率和系統可靠性。

4. 問題偵探： 是查找保護誤動、拒動、回路隱患原因的利器。

下次當你拎起繼保測試儀，別再只當它是個“輸出電流的箱子”。它可是：
 故障模擬大師 +  保護邏輯考官 +  整組傳動導演 +  回路隱患偵探 +  新人培訓導師！

電網安全無小事，繼電保護是最后防線。而這臺“萬能工具箱”，就是我們守護萬家燈火最趁手、最可靠、最酷的“魔法武器”！拿起它，繼續在電流與電壓的星辰大海里，當個從容不迫的“電網守護神”吧！
