什么是高壓開關的動態電阻測量

高壓開關動態電阻測量是評估斷路器在分閘或合閘操作過程中觸頭接觸電阻瞬時變化特性的技術手段，通過捕捉觸頭運動全程的電阻值變化曲線，分析機械動作質量、觸頭磨損及電弧特性。

以下是其核心要點解析：

一、動態電阻測量的定義與目的

• 定義：
  動態電阻指高壓開關（如斷路器）在分閘或合閘操作期間，觸頭從分離到閉合（或閉合到分離）過程中，接觸電阻的實時變化值。

• 目的：

• 檢測觸頭閉合的緊密性（電阻驟降是否迅速、穩定）。

• 評估分閘時電弧的持續時間及滅弧性能。

• 診斷機械卡滯、觸頭燒蝕或同步性異常等問題。

二、動態電阻測量的基本原理

1. 注入電流法：

• 向斷路器觸頭注入恒定直流電流（通常為100A），實時測量觸頭兩端的電壓降，根據 歐姆定律（R=V/I） 計算動態電阻值。

2. 數據采集：

• 測試儀同步記錄觸頭運動全程的電阻-時間曲線，捕捉分合閘過程的電阻突變點（如閉合瞬間的電阻驟降、分閘時的電弧電阻驟升）。

三、動態電阻測量的關鍵步驟

1. 設備連接：

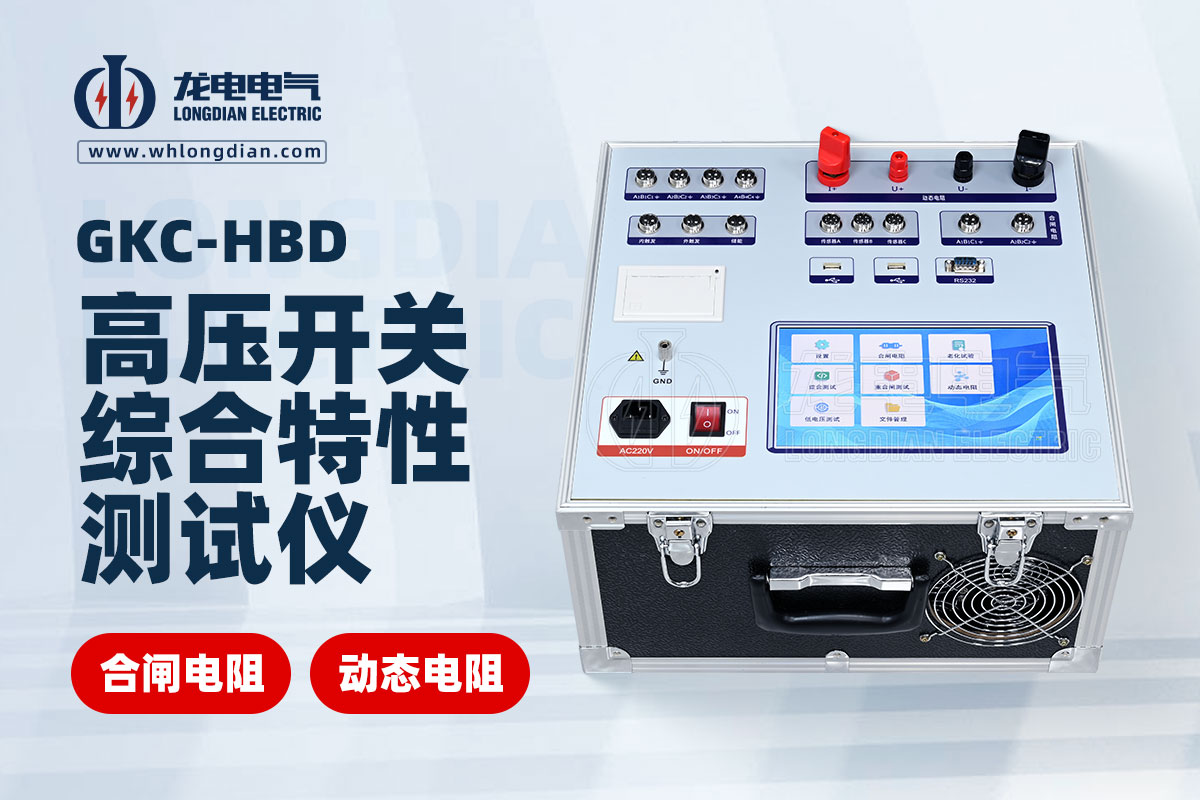

• 使用專用動態電阻測試儀，將測試線纜連接至斷路器的動、靜觸頭。

• 確保測試儀與斷路器操作機構觸發信號同步。

2. 參數設置：

• 設定測試電流（如100A）、采樣頻率（通?！?kHz）及觸發模式（分閘或合閘）。

3. 執行測試：

• 啟動斷路器分閘或合閘操作，測試儀自動記錄電阻變化曲線。

4. 數據分析：

• 合閘階段：電阻從無窮大（觸頭分離）迅速降至毫歐級（觸頭閉合），曲線應平滑無波動（如圖1）。

• 分閘階段：電阻驟升至千歐級（觸頭分離），若曲線出現“平臺區”，表明電弧持續（如圖2）。

• 異常判斷：閉合電阻過高（接觸不良）、曲線波動（機械卡滯）或三相動作不同步（時間差＞2ms）。

四、動態電阻測量的核心應用

1. 觸頭健康診斷：

• 電阻閉合值異常升高（＞標準值）→ 觸頭氧化、燒蝕或彈簧壓力不足。

• 分閘曲線延遲→ 機械傳動機構卡滯或潤滑不良。

2. 滅弧性能評估：

• 分閘電阻驟升前的“平臺區”時長反映電弧持續時間，過長可能預示滅弧室故障。

3. 同步性驗證：

• 對比三相動態電阻曲線，判斷分合閘時間差是否超標（如三相分閘不同步＞2ms）。

五、動態電阻與靜態電阻的區別

高壓開關動態電阻測量是電力設備狀態檢修的核心技術之一，通過實時捕捉觸頭運動過程中的電阻變化，精準診斷機械與電氣隱患，為預防性維護、故障定位及壽命評估提供科學依據，顯著提升電網運行可靠性。
