LD-2520接地電阻測試儀的操作方法

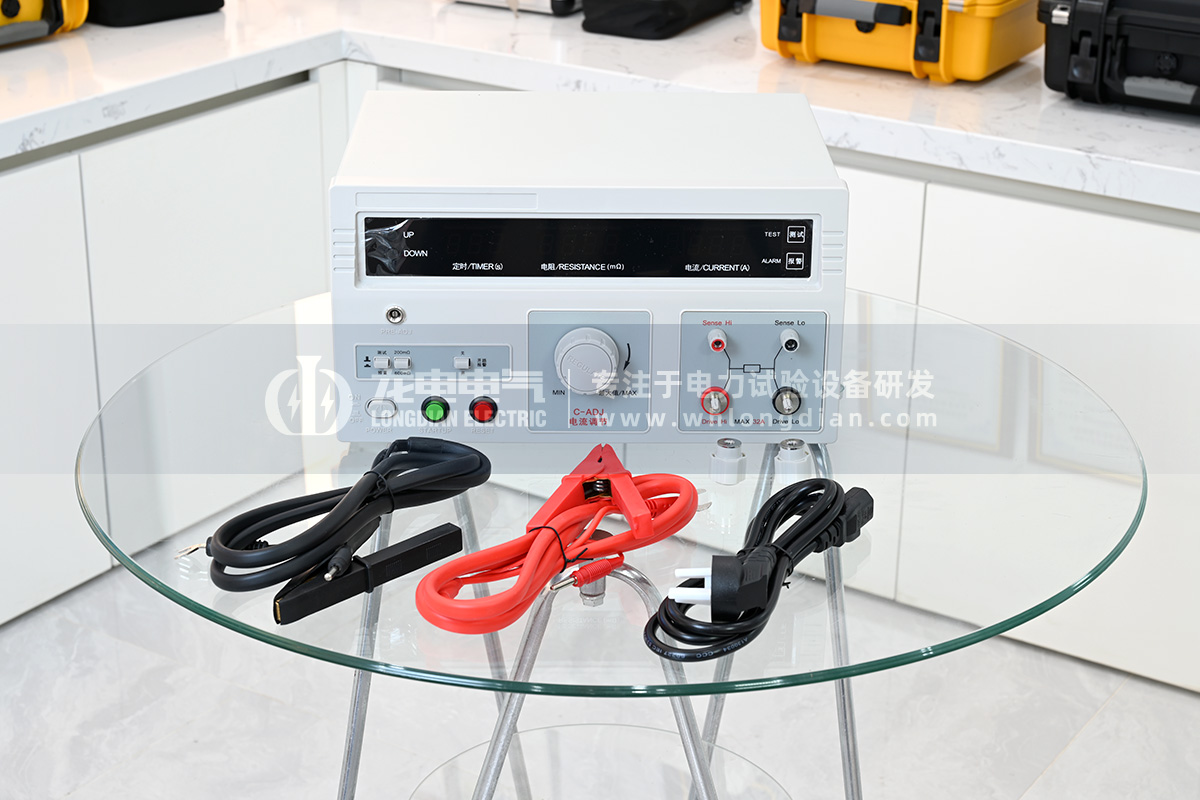

武漢龍電電氣生產的LD-2520接地電阻測試儀是一款用于測量電氣設備接地電阻的精密儀器，它采用四端測量法來確保結果準確。

操作前，請務必注意安全：

• 儀器會輸出高壓，確保儀器外殼可靠接地。

• 操作人員必須具備電氣知識，并佩戴絕緣手套和絕緣墊。

• 確保電源電壓符合要求，并在連接測試線前斷開電源或處于待機狀態。

簡要操作步驟：

1. 準備與設置：

• 確認“測試/預置”、“200mΩ/600mΩ”、“開路報警”按鈕彈出，“電流調節”旋鈕歸零。

• 開機，按下“預置”鍵，選擇量程，并設置好報警電阻值。

• 通過“UP/DOWN”鍵設置測試時間（設為“000”則為連續測試）。

2. 連接測試線：

• 儀器有四根線（兩粗兩細），分別接插到儀器的“Drive Hi/Lo”（電流輸出）和“Sense Hi/Lo”（電壓采樣）端子。

• 將測試線的夾子連接到被測設備的接地端和外殼金屬部分。

3. 開始測試：

• 按下“START”鍵。

• 順時針調節“電流調節”旋鈕，使電流達到所需值。

• 儀器會自動顯示電阻值。

• 測試結束后，按下“RESET”鍵，并將“電流調節”旋鈕調回零位。

4. 異常情況： 儀器會通過聲光報警提示測試不合格、開路、過電流或非正常操作等情況，及時按下“RESET”鍵處理。

掌握這些基本步驟，您就可以安全有效地使用LD-2520接地電阻測試儀進行測量了。
