回路電阻測試儀和直流電阻測試儀有什么區別

在電氣檢測領域，回路電阻測試儀和直流電阻測試儀都是用于測量電阻的重要工具，但它們在設計原理、功能側重及實際應用中存在顯著差異。

工作原理與測量對象

雖然兩者都涉及電阻測量，但它們的工作原理和主要測量對象有所不同：

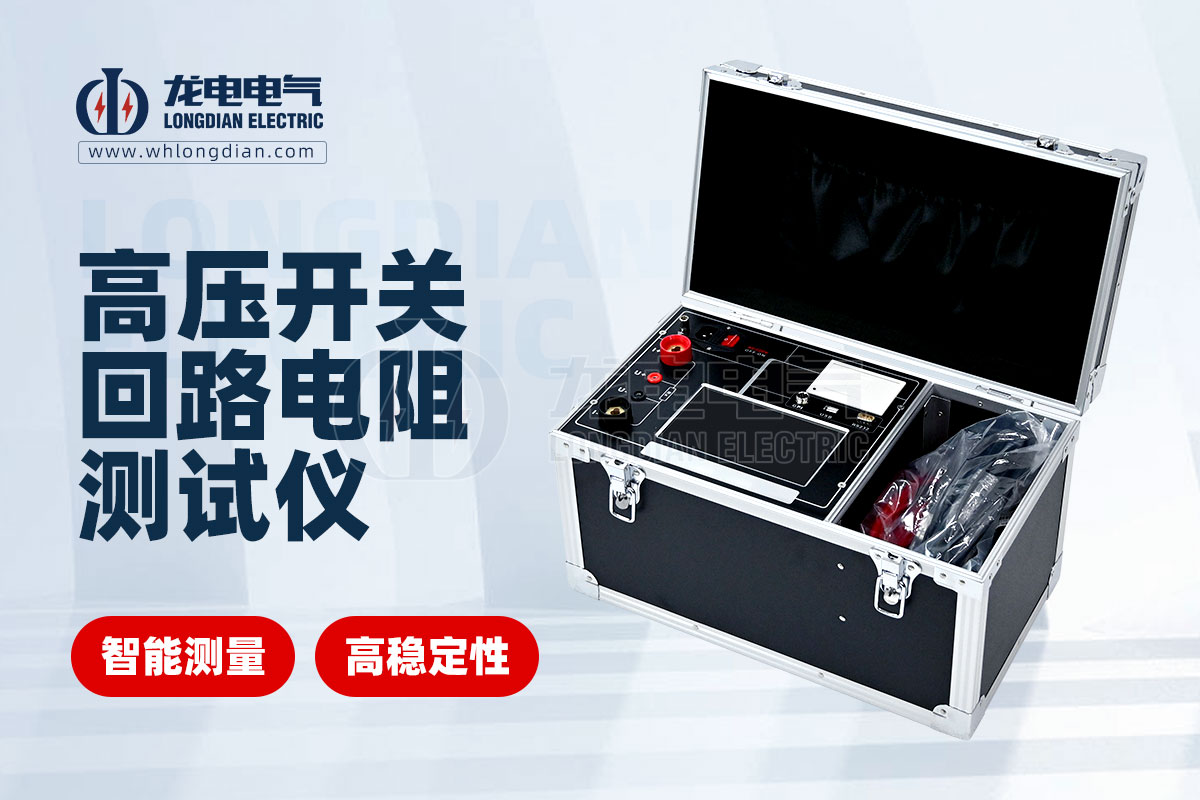

• 回路電阻測試儀 (Loop Resistance Tester)： 回路電阻測試儀，有時也稱為接觸電阻測試儀或微歐計，主要用于測量大電流回路中的接觸電阻。它通過施加一個相對較大的直流恒定電流（通常從幾十安培到幾百甚至上千安培），然后測量回路兩端的電壓降，再根據歐姆定律計算出回路的電阻值。其核心目的是評估斷路器、開關、母線連接點等高電流路徑中的接觸質量，確保它們在通過大電流時不會產生過多的熱量或壓降。

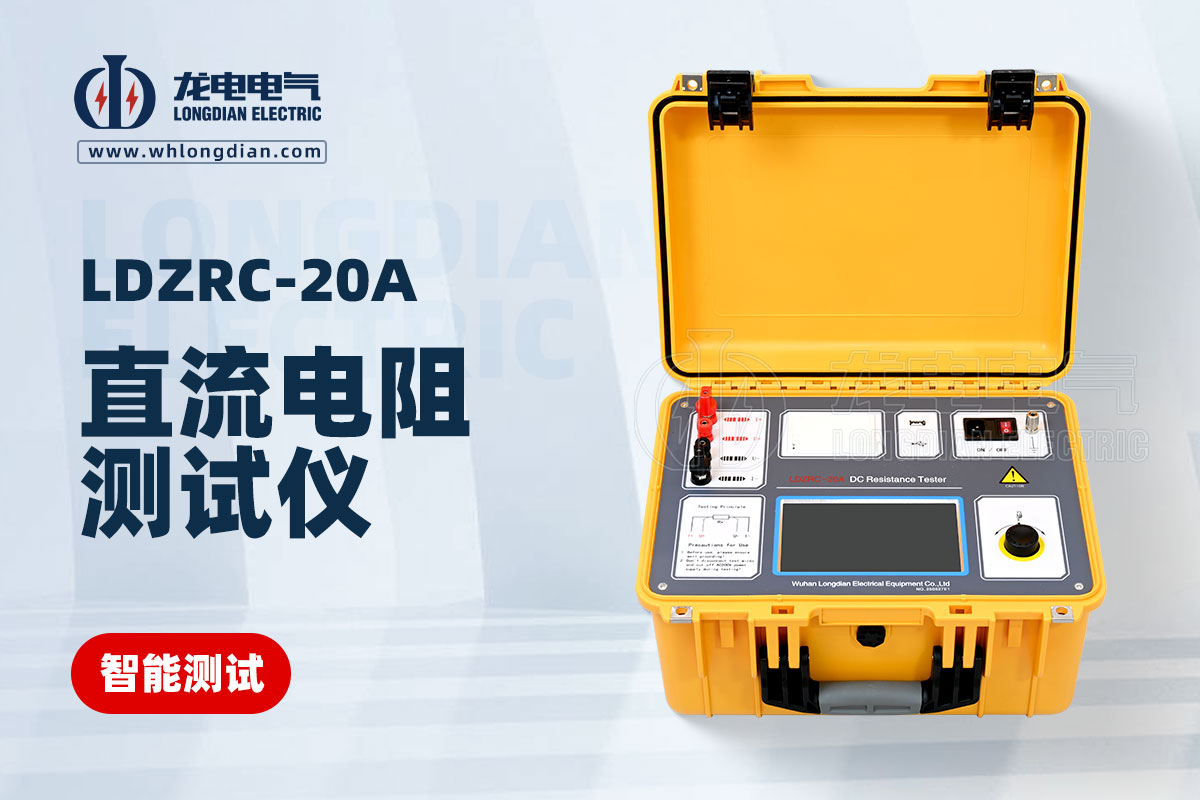

• 直流電阻測試儀 (DC Resistance Tester)： 直流電阻測試儀，顧名思義，是專門用于測量各種電氣設備的直流電阻。它通常采用四線法（開爾文電橋法）測量，以消除測試引線電阻對測量結果的影響。直流電阻測試儀的測量電流范圍可以從毫安級到安培級，測量精度高，能夠精確測量從微歐到兆歐范圍的電阻值。它廣泛應用于測量變壓器繞組、電機繞組、電纜、電感線圈等設備的電阻，以評估其制造質量、運行狀況或是否存在故障。

功能側重與應用場景

兩者在功能和應用上各有側重：

• 回路電阻測試儀：

• 高壓斷路器、開關設備的接觸電阻測量：檢測開關觸點、連接端子的接觸是否良好，防止因接觸電阻過大而導致設備過熱甚至燒毀。

• 母線連接、接地引下線連接點的檢測：評估電力系統中斷路器、隔離開關、母線連接等關鍵回路的連接質量。

• 變電站、發電廠的設備交接試驗和預防性試驗：確保電氣設備在投運前或運行一段時間后，其回路連接符合標準要求。

• 地網連接點的低電阻測量：雖然不是主要功能，但也可用于檢測接地網中連接點的電阻。

• 高電流輸出：為了模擬實際運行時的電流條件，回路電阻測試儀能夠輸出大電流，以揭示潛在的接觸不良問題。

• 主要應用：

• 直流電阻測試儀：

• 變壓器繞組電阻測量：檢測繞組直流電阻的平衡性，判斷是否存在匝間短路、斷股、接觸不良等故障。這是變壓器出廠試驗、交接試驗和預防性試驗的重要項目。

• 電機、發電機繞組電阻測量：評估繞組的連接狀況和絕緣性能。

• 電纜電阻測量：用于檢測電纜的長度、截面積和連接質量。

• 互感器、消弧線圈等感性負載的直流電阻測量：評估其繞組參數。

• 繼電器線圈、開關觸點等元器件的電阻測量：用于質量控制和故障診斷。

• 高精度測量：通常具備更高的測量精度和更寬的測量范圍。

• 溫度補償功能：高端直流電阻測試儀會具備溫度補償功能，因為導體的電阻值會隨溫度變化而變化。

• 主要應用：

總結區別

如何選擇合適的測試儀？

選擇回路電阻測試儀還是直流電阻測試儀，取決于您的具體測量需求：

• 如果您需要檢測高電流回路（如斷路器觸點、母線連接）的連接質量，以確保其在大電流通過時的安全性和穩定性，那么您需要一臺回路電阻測試儀。

• 如果您需要精確測量變壓器、電機繞組、電纜等設備的固有直流電阻值，以評估其制造質量或運行狀態，那么直流電阻測試儀是您的不二選擇。

在某些情況下，例如進行變壓器綜合測試時，可能需要同時使用這兩種設備來全面評估其電氣性能。
