多功能、智能化
大液晶彩屏顯示
防振結構外殼

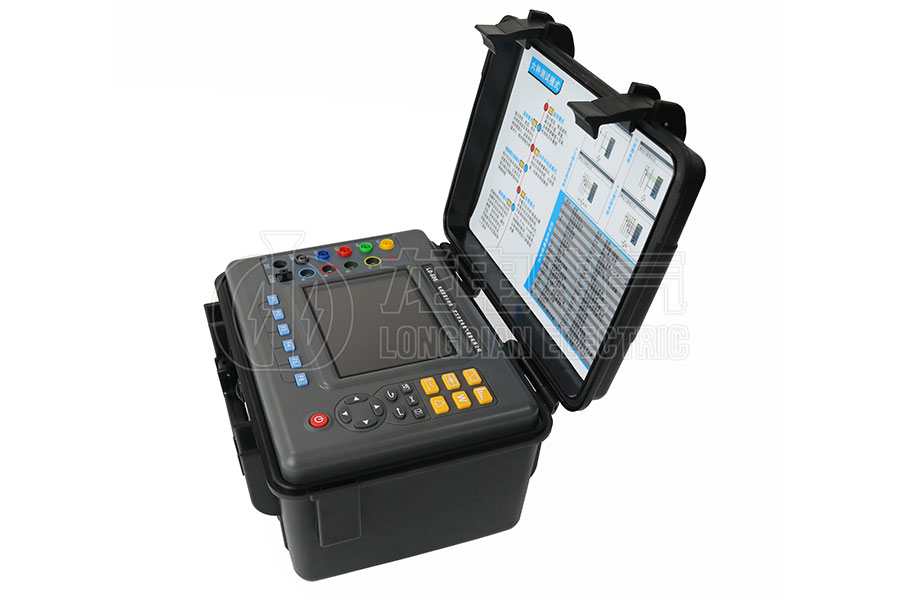

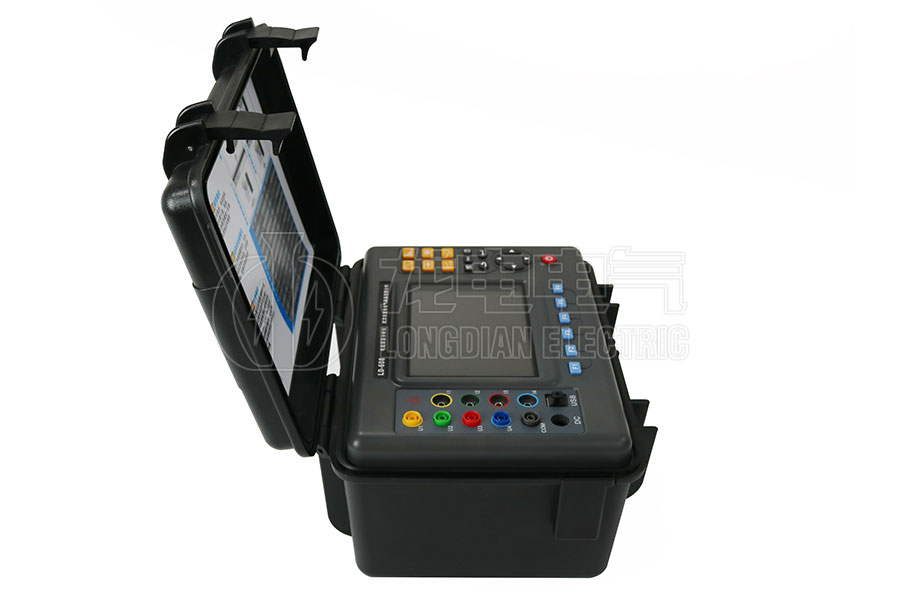

電能質量分析儀是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，超大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點?？赏瑫r測量4路電流(ABC三相及中性線電流)，4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
當前電力應用中，因越來越多的大型用電設備，越來越復雜的電網系統而產生的故障也越來越復雜，越來越難以排查，且由于各行業的發展對電網的電能質量提出的要求也越來越高，我們為此提供了這一種可以更快速、更準確地排除復雜電力系統故障，更全面、更系統地監測和維護電能質量參數的測量與分析儀器。
| 電源 | 可充電鋰電池組9.6V，外接充電器。 |
| 電池電量指示 | 電池符號5格 顯示電量，當電池電量過低時,提示1分鐘后自動關機 |
| 工作電流 | 約490mA，電池滿電連續工作約10小時 |
| 顯示模式 | LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm |
| 鉗口尺寸 | FR008尖小形電流鉗：8mm×15mm； FR020圓口形電流鉗：20mm×20mm； FR050圓口形電流鉗：50mm×50mm； FR300R柔性線圈電流傳感器（帶積分器）：Φ300mm |
| 儀器尺寸 | 長寬厚：277.2mm×227.5mm×153mm |
| 通道數 | 4路電壓，4路電流 |
| 線電壓 | 1.0V～2000V |
| 相電壓 | 1.0V～1000V |
| 電流 | FR008電流鉗：10mA～10.0A； FR020電流鉗：0.10A～100A； FR050電流鉗：1.0A～1000A； FR300R柔性線圈電流傳感器（帶積分器）：10A～6000A |
| 頻率 | 40Hz～70Hz |
| 電力電量參數 | W，VA，Var，PF，DPF，cosφ，tanφ |
| 電能參數 | Wh，Varh，Vah |
| 諧波 | 有，0～50次 |
| 總諧波失真 | 有，0～50次，各相 |
| 專家模式 | 有 |
| 暫態記錄組數 | 150組 |
| 電壓閃變 | 有 |
| 啟動電流模式 | 有，100秒 |
| 三相不平衡度 | 有 |
| 記錄 | 300天(同時記錄20個參數，每5秒記錄1點)。 |
| 最小最大記錄值 | 有，可測一段時間內的最大最小值。 |
| 告警 | 40種不同類型參數選擇，12800組告警日志。 |
| 峰值 | 有 |
| 截圖容量 | 60個 |
| 菜單語言 | 中文、英文 |
| 通訊接口 | USB |
| 自動關機 | 在告警/趨勢圖記錄/暫態捕捉模式(等待或者進行中)下，儀器不自動關機。 |
| 在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 | |
| 背光功能 | 有，適合昏暗場所及夜間使用。 |
| 儀器質量 | 主機：1.6kg(帶電池) |
| FR008尖小形電流鉗：168g×4 | |
| FR020圓口形電流鉗：252g×4 | |
| FR050圓口形電流鉗：463g×4 | |
| FR300R 柔性線圈電流傳感器（帶積分器）：280g×4 | |
| 測試線與電源適配器：800g | |
| 總質量：約10.8kg(含包裝) | |
| 電壓測試線長 | 3m |
| 電流鉗線長 | 2m |
| 工作溫濕度 | -10℃～40℃；80%Rh以下。 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下。 |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ。 |
| 耐壓 | 儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘 |
| 絕緣 | 儀器線路與護套外殼之間≥10MΩ |
| 結構 | 雙重絕緣，帶絕緣防振護套 |
| 適合安規 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 |
★ 波形實時顯示(4路電壓/4路電流)。
★ 電壓和電流真有效值。
★ 電壓直流成份。
★ 電流和電壓峰值。
★ 電流和電壓半周期有效值的最大/最小值。
★ 相量圖顯示。
★ 各相諧波的測量，達50次諧波。
★ 柱形圖顯示各相電流和電壓的諧波含有率。
★ 總諧波失真度(THD)。
★ 各相有功/無功/視在功率值及總值。
★ 各相有功/無功/視在電能值及總值。
★ 變壓器K因數。
★ 功率因數(PF)和COSφ位移功率因數(DPF)。
★ 短期電壓閃變。
★ 三相不平衡(電壓和電流)。
