變壓器的核心秘密：匝數比

在電力世界中，變壓器扮演著至關重要的角色，它們能改變交流電壓的大小，使電能得以高效傳輸和利用。而變壓器之所以能做到這一點，其核心秘密就在于它的匝數比。

什么是匝數比？

簡單來說，匝數比（Turns Ratio）是指變壓器一次側繞組的匝數（線圈的圈數）與二次側繞組的匝數之比。我們通常用 N1 表示一次側匝數，用 N2 表示二次側匝數，那么匝數比就可以表示為 N1:N2 或 N1/N2。

這個比值直接決定了變壓器一次側電壓與二次側電壓之間的關系。根據變壓器原理，在理想情況下（不考慮損耗）：

U2/U1=N2/N1

其中：

• U1 是一次側電壓

• U2 是二次側電壓

這意味著，如果一次側的匝數是二次側的兩倍，那么一次側的電壓也會是二次側的兩倍。

匝數比的重要性

匝數比是設計和使用變壓器時最重要的參數之一。它決定了變壓器是升壓變壓器還是降壓變壓器：

• 升壓變壓器： 如果 N2>N1（即二次側匝數多于一次側），那么 U2>U1，變壓器會升高電壓。這通常用于發電廠，將發電機產生的較低電壓升高，以便遠距離傳輸，減少能量損耗。

• 降壓變壓器： 如果 N1>N2（即一次側匝數多于二次側），那么 U1>U2，變壓器會降低電壓。這在我們日常生活中隨處可見，例如將高壓電網的電壓降低到適合家庭使用的220V或110V。

此外，匝數比也與變壓器一次側和二次側的電流關系密切：

I1/I2=N2/N1

其中：

• I1 是一次側電流

• I2 是二次側電流

這說明，對于降壓變壓器（N1>N2），二次側的電流會大于一次側，反之亦然。這符合能量守恒定律：雖然電壓改變了，但輸入和輸出的功率在理想情況下是相等的（P1=P2，即 U1×I1=U2×I2）。

匝數比的實際應用與檢測

在變壓器的制造、安裝和維護過程中，匝數比的準確性至關重要。不正確的匝數比可能導致電壓輸出錯誤、設備損壞甚至安全隱患。因此，專業的變壓器變比測試儀會用來精確測量匝數比，確保變壓器性能符合設計要求。

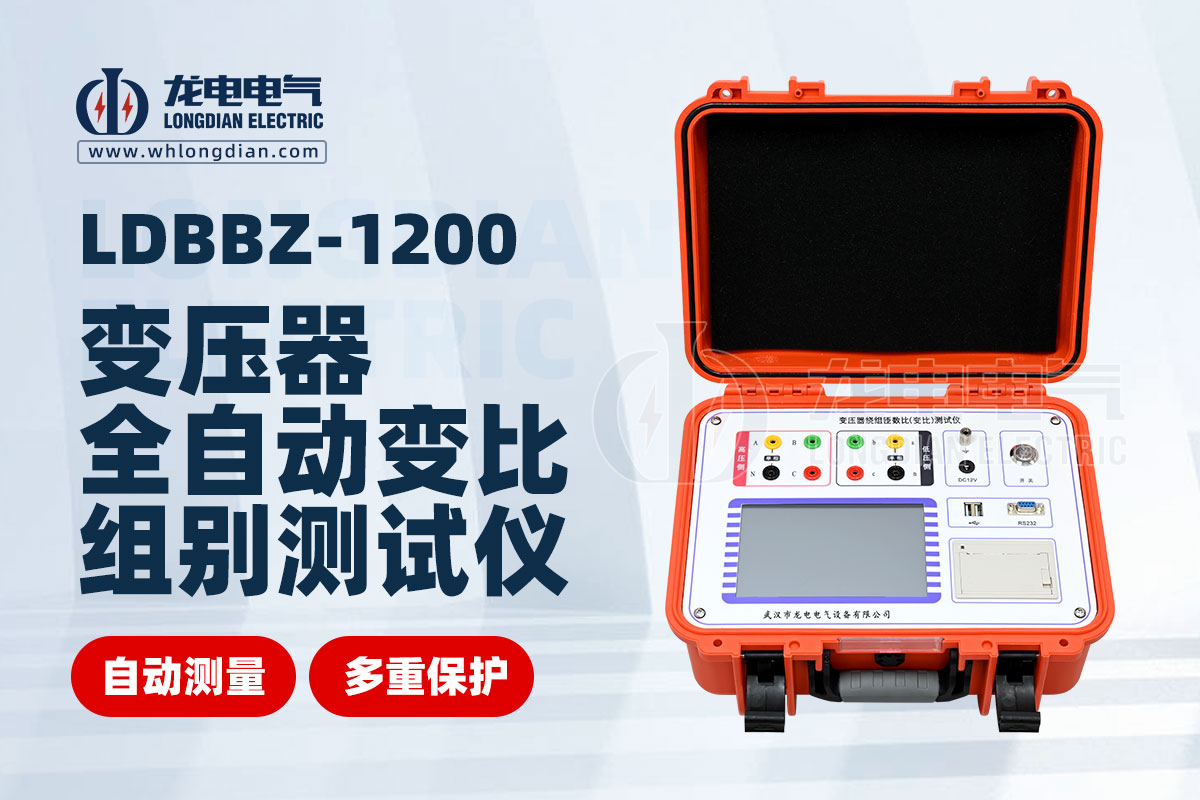

武漢龍電電氣生產的變壓器變比測試儀，就是專門為電力行業用戶設計的高精度設備。它能快速、準確地測量變壓器的匝數比、激磁電流和相位角，幫助工程師診斷變壓器繞組是否存在短路、開路或連接錯誤等問題。通過使用這類專業測試儀器，可以有效保障變壓器的運行效率和電力系統的穩定與安全。
