    1. 武漢龍電電氣

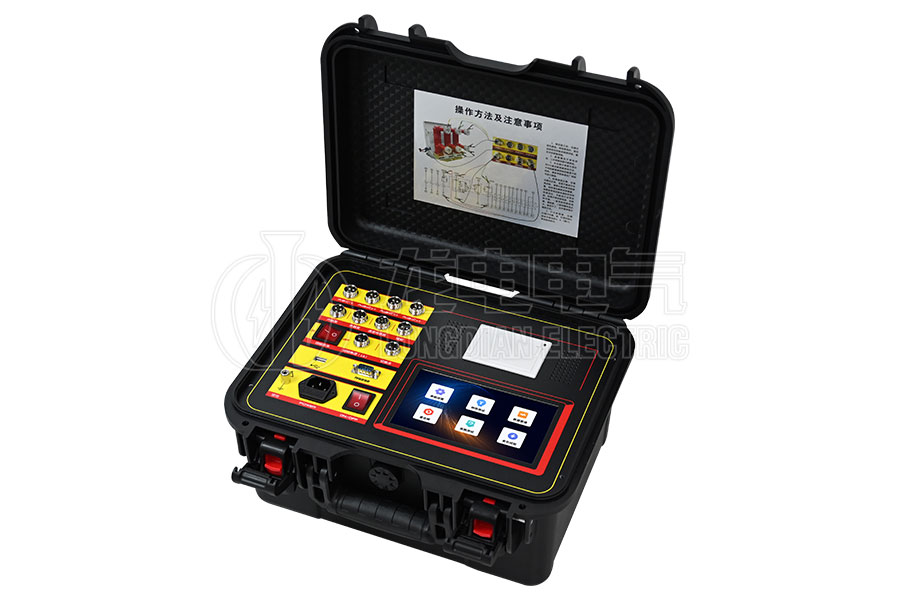

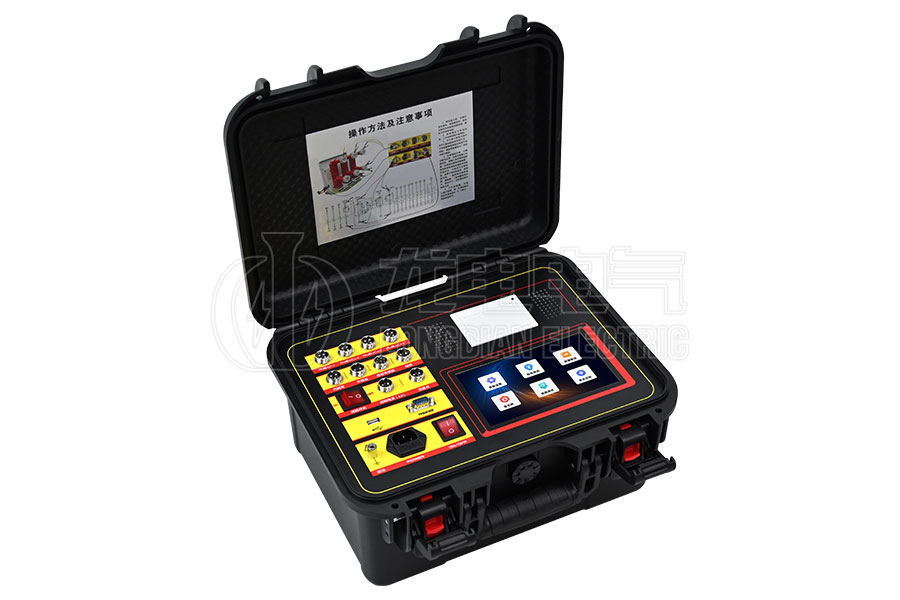

      GKC-G3斷路器動特性測試儀(干接點)
      GKC-G3斷路器動特性測試儀(干接點)
      GKC-G3斷路器動特性測試儀(干接點)

      GKC-G3斷路器動特性測試儀(干接點)

      單片機 / 帶閉鎖 / 干接點 / 帶儲能 / 直流輸出

      兼容各類傳感器,安裝方便簡捷

      適用于國內外生產的所有型號開關

      內部抗干擾電路可滿足500KV變電站內可靠使用

      注:購買本產品的用戶可享受免費技術指導、一年質保、終生維護服務

      產品介紹

      隨著社會對電力需求的持續增長與對用電安全可靠性要求的不斷提升,高壓斷路器作為電力系統中至關重要的核心組件,其穩定性和可靠性成為了確保電網安全穩定運行的關鍵。高壓斷路器不僅在日常運行中控制著電力系統的正常流通,更在系統故障時迅速響應,提供必要的隔離與保護,從而維護電網的整體安全與穩定。

      為了滿足電力行業對高壓開關設備(特別是斷路器、隔離開關等)機械和電氣特性測試的嚴苛需求,武漢龍電電氣憑借其在電力測試領域的深厚技術底蘊與創新精神,成功研發了GKC-G3斷路器動特性測試儀。這款測試儀專為模擬實際工況下的操作條件而設計,能夠全面、精確地測量并記錄高壓開關的合閘時間、分閘時間、三相同期性、彈跳次數及時間、速度、行程等關鍵參數,為電力部門及制造商提供了強有力的技術支持。

      GKC-G3斷路器動特性測試儀的適用范圍廣泛,能夠精準測量各種電壓等級(包括少油、多油、真空、六氟化硫及特種高壓斷路器)的機械動特性參數。其卓越的性能體現在操作簡便、數據準確、抗干擾能力強、體積小巧且外觀精美等方面,除了滿足市場上一般的高壓開關的特性測試外,GKC-G3斷路器動特性測試儀提供干接點,這些特點使得該測試儀在電力行業中備受青睞,贏得了市場的廣泛認可。

      產品別稱:高壓開關機械特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、斷路器動特性測試儀、高壓開關特性測試儀、斷路器特性測試儀、高壓開關綜合特性測試儀、高壓開關時間特性測試儀、高壓開關參數測試儀

      技術參數

      時間測量12路
      固有分閘(合閘)時間
      分閘(合閘)相內不同期
      分閘(合閘)相間不同期之差(1~99ms)
      合閘(分閘)彈跳時間(彈跳次數)
      內觸發測試范圍:1ms~10000ms,分辨率:0.01ms
      外觸發測試范圍:1ms~10000ms
      999ms以內分辨率:0.01ms
      1000-9999ms分辨率:0.1ms
      10000ms以上分辨率:1ms
      在200ms以內準確率:0.05%±0.1ms
      速度測量剛分(剛合)速度,指定時間段(行程段或角度段)平均速度
      測速范圍0.1mm傳感器 0.01~20.00m/s
      345°角度傳感器 0.01~20.00m/s
      行程測量動觸頭行程(行程)、接觸行程(開距)、超行程、過沖行程或反彈行程
      測量范圍直線傳感器:50mm,測量范圍:0-50mm,分辨率:0.1mm
      可選配100-1000mm任意長度的直線傳感器
      旋轉傳感器:345°旋轉傳感器,測量范圍:0-1000mm,分辨率:0.1°
      此傳感器有15度的無效區,安裝時在儀器可看到傳感器有效區域,數值顯示在160-200度左右為佳
      電流電阻范圍最大電流:20A,分辨率:0.01A
      電阻:1000Ω,分辨率:0.01Ω
      儀器電源AC 220V ± 10%,50Hz ± 10%
      直流電源輸出DC20~270V連續可調,DC220V≤ 20A(短時),功率:4400W
      外觸發觸發電壓AC/DC10-300V,電流≤120A
      隔離開關或儲能到位
      斷路器測量范圍
      電壓輸出:DC20~270V(可調)
      電源輸出時間:0.01-10秒(可設置)
      斷口信號最大采集時間為10秒
      可測斷口合、分閘時間、三相不同期、彈跳時間及次數
      主機體積385*320*205mm
      使用環境-20℃~+50℃
      相對濕度≤90%
      注:1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。
        2.了解更多武漢龍電電氣產品信息請進入產品中心。服務熱線:400-6727-238

      產品特征

      全面適用性:GKC-G3斷路器動特性測試儀適用于國內外生產的SF6開關、GIS組合電器、真空開關、油開關、真空接觸器以及特種斷路器(如列車斷路器)。它能夠測試12路金屬觸頭斷口、6路主斷口和6路輔助斷口,提供包括時間、彈跳次數、速度、線圈電流及電阻等關鍵數據和波形。此外,它還具備儲能、自動和手動低跳試驗、斷路器壽命試驗等功能,并可選配閉鎖電源和干接點控制。配備高速熱敏打印機,便于現場快速打印測試結果。

      用戶友好界面:配備7英寸彩色高亮顯示屏,即使在強光環境下也能清晰顯示。菜單式操作和一鍵測試界面簡化了測試流程,支持中英文輸入。所有關鍵參數如時間、行程、速度和波形均在同一屏幕上顯示,無需翻頁。內置21種斷路器速度定義,用戶只需選擇相應類型,即可一鍵完成測量。

      便攜式電源設計:GKC-G3斷路器動特性測試儀內置操作電源,無需額外現場電源,提供DC20~270V可調電源,最大電流20A,并具備短路保護功能。在短路情況下,1毫秒內自動停止電壓電流輸出,并發出報警提示。獨特的雙回路電源設計確保即使一路損壞,另一路仍可進行合閘和分閘測試。

      靈活的傳感器配置:配備直線傳感器和旋轉傳感器,以及專用固定多功能接頭,使得安裝變得極為簡便。直線傳感器支持30-1000mm長度任意設置,無需返廠更改程序,只需更換相應傳感器即可。

      數據存儲與傳輸:主機可存儲高達100組試驗數據,并內置實時時鐘,便于數據存檔。提供U盤接口和R232接口,方便數據傳輸至計算機進行進一步分析、保存和打印。R232接口還支持電腦聯機操作(選配功能)。

      高抗干擾性能:內部抗干擾電路設計,確保在500KV變電站內也能可靠使用,保障測試數據的準確性和設備的穩定性。

      產品圖集

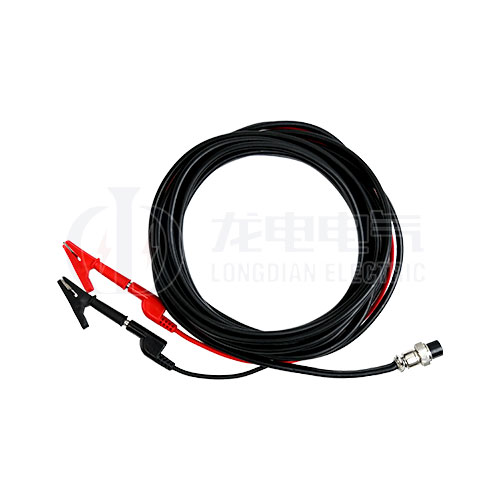

      斷口線
      斷口線
      斷口延長線
      斷口延長線
      航插轉接線
      航插轉接線

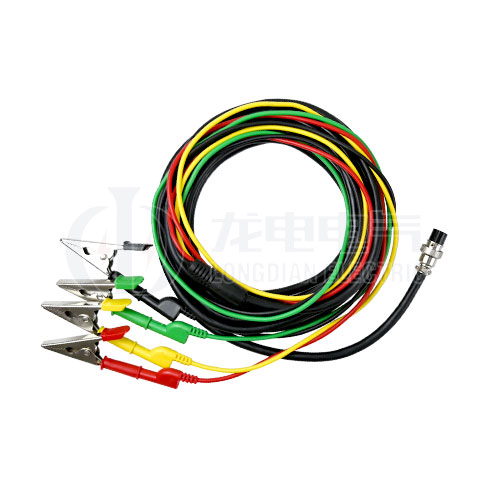

      合分閘控制線
      合分閘控制線

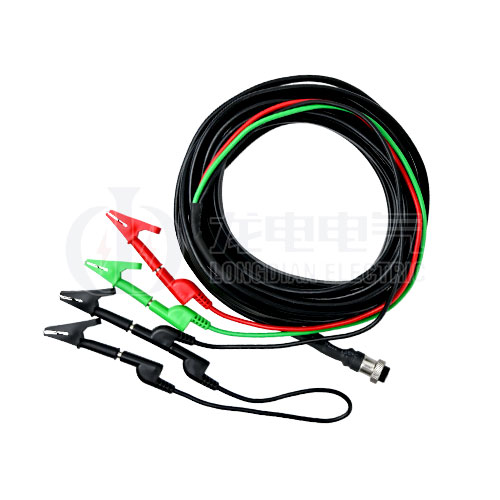

      儲能/閉鎖電源/空接點測試線
      儲能/閉鎖電源/空接點測試線

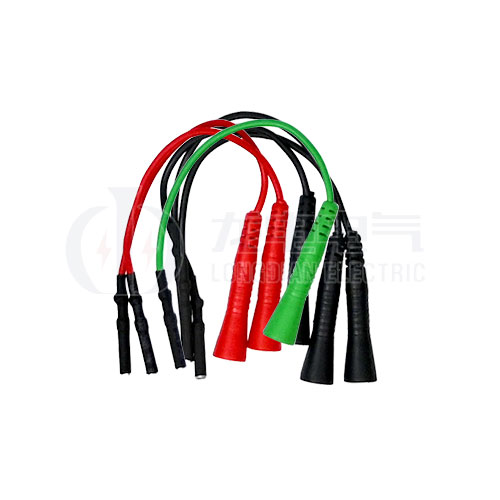

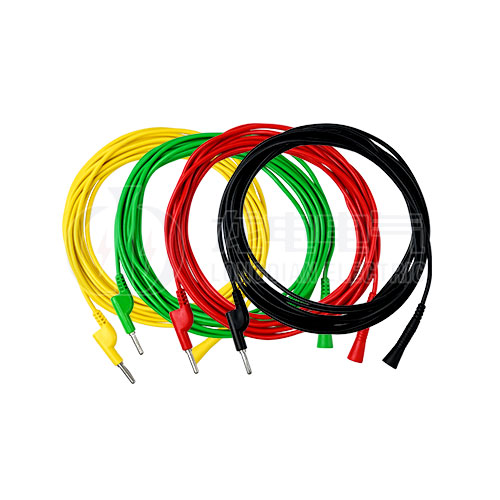

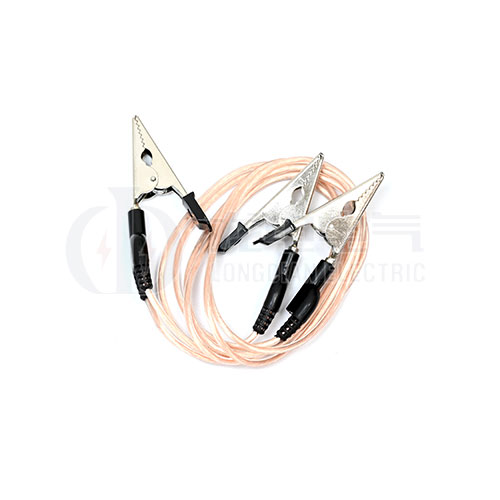

      短接線
      短接線

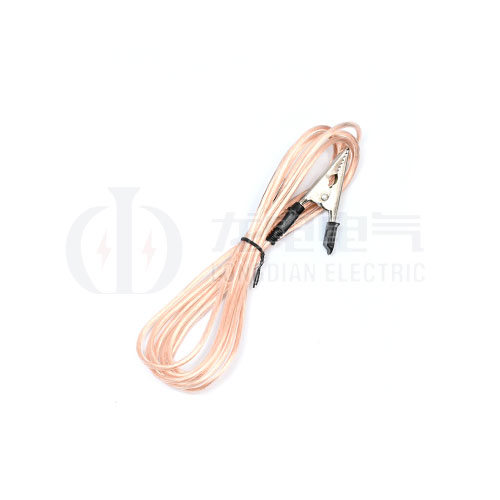

      接地線
      接地線

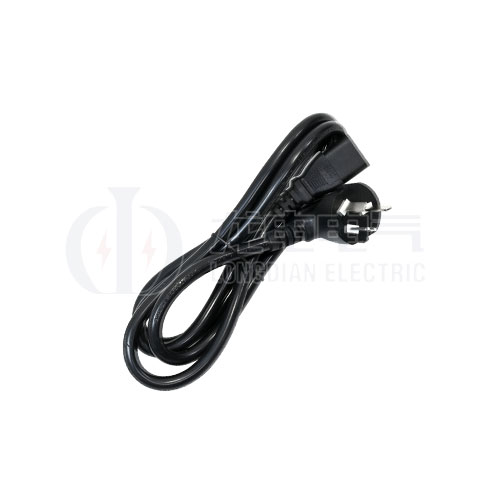

      電源線
      電源線

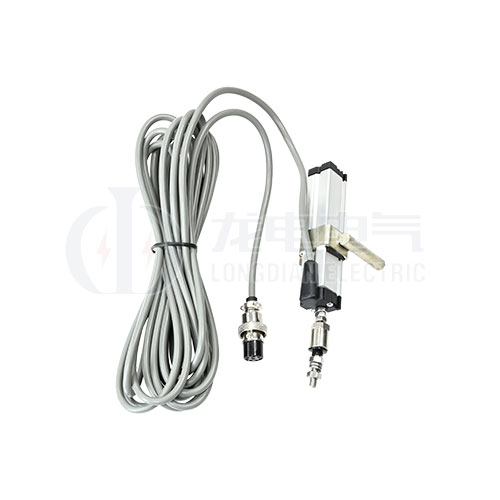

      直線傳感器
      直線傳感器

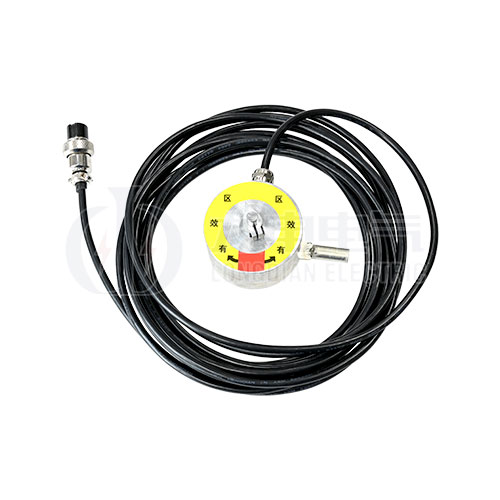

      旋轉傳感器
      旋轉傳感器

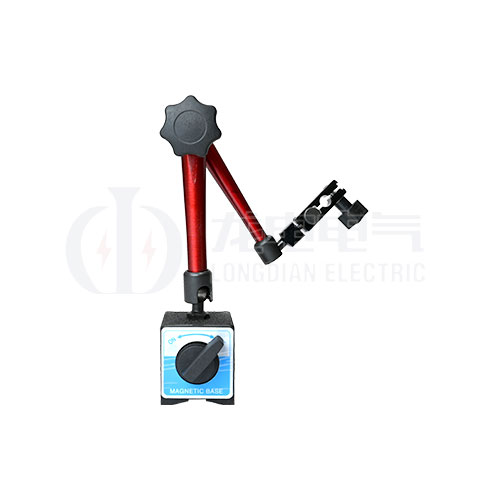

      萬向支架
      萬向支架

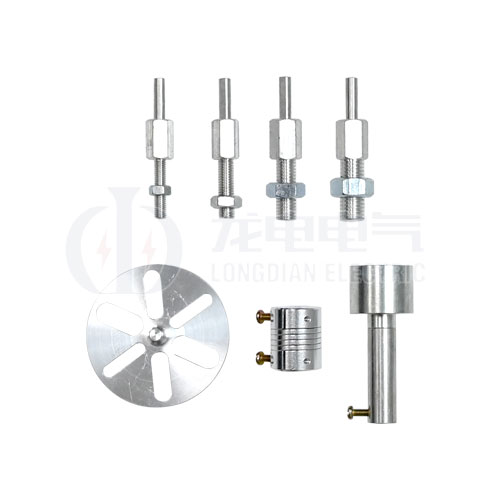

      絲桿接頭
      絲桿接頭

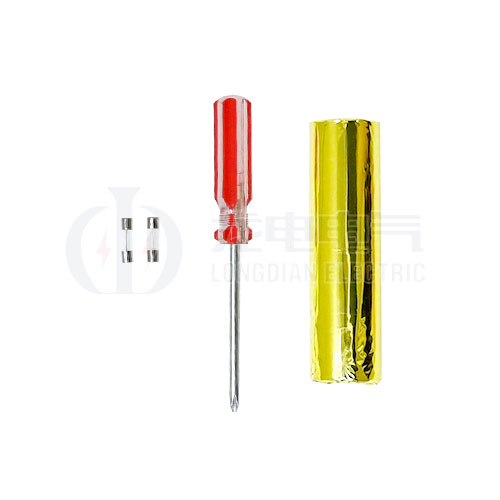

      保險/打印紙/螺絲刀
      保險/打印紙/螺絲刀

      售后保障

      2h 電話回復
      2h電話回復
      8h 提供解決方案
      8h提供解決方案
      48h 技術人員到達
      48h技術人員到達
